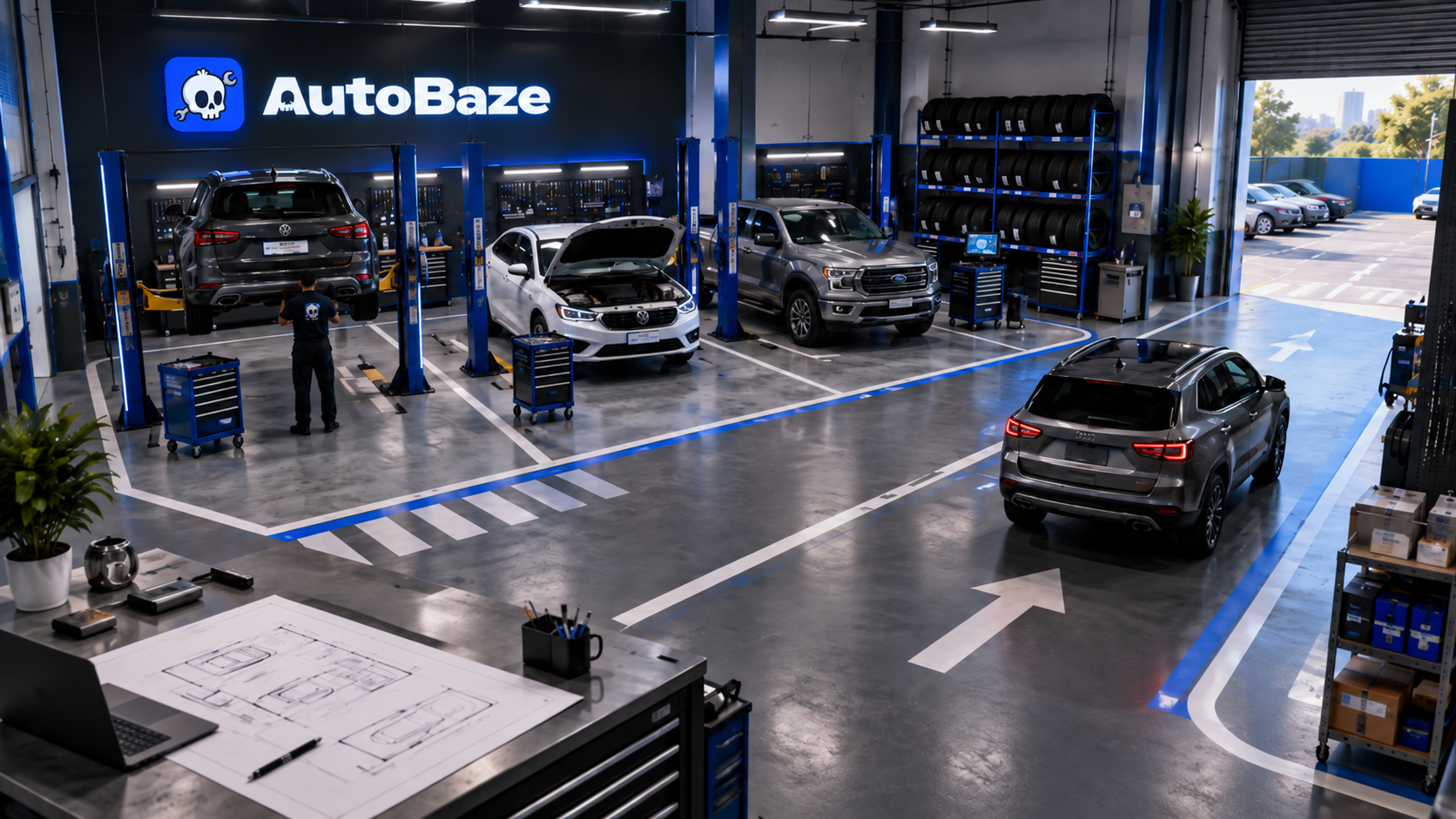

Layout de oficina: como organizar boxes, elevadores e fluxo de veículos
Como planejar o layout da oficina mecânica: medidas reais de box, requisitos de piso e pé-direito para elevador, as quatro zonas que toda oficina precisa ter, modelos de disposição em linha, U e espinha de peixe, e os erros de planta que fazem o veículo ficar parado.
Equipe AutoBaze
Conteúdo
Layout de oficina: como organizar boxes, elevadores e fluxo de veículos
12 min de leitura
Layout parece assunto de arquiteto. Não é. É assunto de caixa.
Cada metro que o mecânico anda até buscar uma ferramenta, cada manobra para tirar um carro que está bloqueando outro, cada minuto procurando peça em prateleira sem ordem: tudo isso é tempo de box que não virou faturamento. Numa oficina de dois boxes, meia hora perdida por dia é aproximadamente um serviço inteiro por semana que deixou de ser feito.
A boa notícia é que layout se corrige. A má é que corrigir depois de instalar o elevador custa muito mais caro do que planejar antes.
Comece pelo fluxo do veículo, não pela planta
O erro mais comum é desenhar a oficina pensando em onde cabe o elevador. O certo é desenhar pensando no caminho que o carro faz.
Todo veículo que entra na sua oficina passa por seis estados:
Chega e estaciona
É recebido, com vistoria de entrada e abertura de orçamento
Aguarda aprovação do cliente
Está em serviço, dentro do box
Aguarda peça ou serviço de terceiro
Está pronto, esperando o cliente buscar
O problema de quase toda oficina desorganizada é que os estados 3, 5 e 6 ocupam o mesmo espaço do estado 4. Carro esperando aprovação parado dentro do box. Carro pronto ocupando a vaga que o próximo cliente usaria. Carro esperando peça em cima do elevador há dois dias.
Cada um desses estados precisa de um lugar físico próprio. Se o veículo não está sendo trabalhado, ele não pode estar no box. Essa é a regra que orienta todo o resto do layout.
Antes de desenhar qualquer coisa, defina no papel: onde fica o carro que chegou, onde fica o que espera aprovação, onde fica o que espera peça e onde fica o que está pronto. Se algum desses lugares for "no box mesmo", seu layout já nasceu com gargalo.
Quanto espaço cada box realmente precisa
Um carro de passeio médio tem por volta de 4,5 metros de comprimento por 1,8 de largura. Mas o box não é do tamanho do carro. Ele precisa comportar o veículo, o equipamento, o mecânico se movendo dos dois lados e o carrinho de ferramentas.
Medidas práticas para um box de mecânica geral:
Item | Mínimo | Recomendado |
|---|---|---|
Largura do box | 3,5 m | 4,0 a 4,5 m |
Comprimento do box | 6,0 m | 7,0 m |
Área do box | 21 m² | 28 a 31 m² |
Corredor de manobra à frente dos boxes | 5,0 m | 6,0 a 6,5 m |
A largura merece atenção especial. Um elevador de duas colunas de porte médio tem cerca de 3,3 metros de largura total, com distância entre colunas em torno de 2,75 metros. Se o box tiver apenas 3,5 metros, o mecânico trabalha espremido entre a coluna e a parede, e a porta do carro bate. Os 4 metros não são luxo, são o que permite trabalhar rápido.
O corredor de manobra é o item que mais gente subestima. Com menos de 5 metros à frente dos boxes, entrar de ré em uma vaga vira manobra de três tempos, e isso acontece dezenas de vezes por dia.
Conta de bolso para dimensionar sua oficina: some cerca de 45 a 60 m² por box, já considerando circulação, ferramentaria e apoio. Uma oficina de dois boxes pede algo entre 120 e 150 m² de área coberta. Quatro boxes pedem de 250 a 300 m². Recepção, banheiro e pátio entram por fora dessa conta.
Requisitos técnicos que definem onde o elevador pode ficar
Antes de decidir a posição do elevador na planta, três coisas precisam ser confirmadas.
Piso
Elevador de coluna exige base de concreto plana e nivelada. Um modelo hidráulico de coluna de 4.000 kg, por exemplo, pede superfície de concreto com espessura mínima de 20 cm (FCK20 ou FCK30, com 30 dias de cura). A alternativa, quando o piso existente não tem essa espessura, é executar sapatas de 1 metro por 1 metro com no mínimo 50 cm de espessura no ponto exato de cada coluna.
Isso tem uma consequência prática importante: a posição do elevador precisa estar decidida antes da concretagem. Mudar de ideia depois significa quebrar piso e refazer sapata.
Confirme sempre a especificação do fabricante do seu modelo, porque a exigência varia com a capacidade do equipamento.
Pé-direito
Meça do piso até o obstáculo mais baixo, que pode ser uma viga, um duto ou a luminária, não necessariamente o teto. A conta é: altura de elevação do equipamento mais a altura do veículo mais folga de segurança.
Um elevador de 4.000 kg costuma ter altura própria em torno de 2,8 metros e elevação do chassi ao piso perto de 1,9 metro. Some a altura de uma picape ou de uma van e você entende por que 4 metros de pé-direito livre é o piso do confortável para oficina de linha leve. Abaixo de 3,5 metros, seu equipamento e os veículos que você pode atender ficam limitados.
Energia
Boa parte dos elevadores exige circuito dedicado. Existem modelos que operam em 220V monofásico, o que resolve para quem não tem rede trifásica, mas isso precisa ser confirmado antes da compra, não depois.
Planeje também os pontos de energia e de ar comprimido em cada box. Extensão atravessando o piso é perda de tempo e risco de acidente.
Vale registrar: elevador automotivo é máquina e está sujeito à NR-12. Se você tem funcionário registrado, trate instalação, proteções, travas e manutenção com quem cuida da segurança do trabalho.
As quatro zonas que toda oficina precisa ter
Independentemente do tamanho, uma oficina bem resolvida tem quatro zonas separadas.
1. Zona de recepção e atendimento
Onde o cliente chega, é atendido e onde acontece a vistoria de entrada. Precisa de:
Vaga de recepção junto à entrada, sem bloquear o acesso dos boxes
Balcão ou mesa com computador
Espaço de espera, mesmo que pequeno
Boa visibilidade da rua
Erro comum: colocar a recepção no fundo do galpão. O cliente entra, atravessa a área de produção, passa por baixo de carro levantado e chega sujo de graxa na mesa. É ruim de imagem e péssimo de segurança.
2. Zona de produção
Os boxes. É onde o dinheiro é feito e, por isso, é onde nada além de serviço pode acontecer. Nada de armazenar pneu velho, guardar peça de troca ou estacionar carro aguardando cliente.
3. Zona de apoio
Ferramentaria, estoque de consumíveis, bancada de trabalho e compressor. A regra é simples: o que o mecânico usa toda hora fica no box; o que ele usa uma vez por semana fica na zona de apoio.
O compressor merece atenção. Ele faz barulho e vibra, então o lugar dele é afastado da recepção, preferencialmente em área fechada ou abrigada, com a rede de ar distribuindo para os boxes.
4. Zona de pátio e estacionamento
Aqui ficam os estados 1, 3, 5 e 6 do fluxo: chegou, espera aprovação, espera peça, está pronto. Se possível, delimite fisicamente, mesmo que seja com faixa pintada no chão e placas simples. Uma oficina que pinta quatro áreas no piso e coloca a placa certa em cada uma resolve metade do próprio caos operacional sem gastar quase nada.
Três modelos de disposição dos boxes
Em linha
Boxes lado a lado, todos voltados para o mesmo corredor de manobra. É o formato mais comum e o mais eficiente em galpão retangular.
A favor: cada box entra e sai de forma independente, sem bloquear o vizinho. Fácil de supervisionar, porque de um ponto só você enxerga todos. Contra: exige largura de terreno. Cada box adiciona pelo menos 4 metros de frente.
Em U
Boxes distribuídos em três lados, com circulação central.
A favor: aproveita bem terreno quadrado e concentra a ferramentaria no centro, reduzindo deslocamento. Contra: manobra mais complexa e maior risco de um veículo bloquear outro. Exige disciplina de operação.
Espinha de peixe
Boxes dispostos em ângulo, na diagonal em relação ao corredor.
A favor: reduz o espaço de manobra necessário, porque o carro entra em curva mais suave. Útil quando o corredor é estreito. Contra: desperdiça área nos cantos e dificulta o uso de elevador de duas colunas, que pede posicionamento alinhado.
Para a grande maioria das oficinas brasileiras, em galpão alugado e retangular, a disposição em linha é a resposta certa. Os outros dois formatos resolvem restrição de terreno, não são melhores por si.
Onde colocar a ferramentaria
Existem dois modelos, e a escolha muda a produtividade da equipe.
Ferramentaria central: um único armário ou sala com todas as ferramentas. Investimento menor, controle mais fácil, mas gera deslocamento constante e disputa por ferramenta entre mecânicos.
Carrinho por box: cada mecânico tem seu conjunto básico no próprio box, e só as ferramentas caras e de uso raro ficam centralizadas. Custa mais na montagem, mas elimina a maior parte das caminhadas.
A partir de dois mecânicos trabalhando ao mesmo tempo, o carrinho por box costuma se pagar rápido. Some os minutos que cada um gasta indo e voltando ao armário em um dia e você tem a resposta.
Independentemente do modelo, use sombreiro ou espuma recortada no formato de cada ferramenta. Falta de ferramenta é percebida na hora, e ninguém termina o dia procurando.
Iluminação, piso e detalhes que parecem menores
Iluminação. Área de box precisa de bem mais luz do que área de circulação. Luminária diretamente acima do elevador atrapalha quando o carro sobe, então distribua as luminárias nas laterais do box, não no eixo central. Luz boa reduz retrabalho e erro de montagem.
Cor do piso. Piso claro com resina ou pintura epóxi multiplica a iluminação disponível, facilita enxergar vazamento e limpa muito mais fácil. Piso escuro esconde poça de óleo até alguém escorregar nela.
Demarcação. Pinte as faixas dos boxes, as áreas de circulação e as zonas de pátio. Custa pouco e organiza o comportamento de todo mundo, inclusive do cliente que estaciona.
Ponto de descarte. Reserve um lugar definido e contido para óleo usado, filtro, bateria e pneu, com bandeja de contenção. Além de exigência ambiental, evita que resíduo vire entulho espalhado pelo galpão.
Ventilação. Gás de escape se acumula rápido em galpão fechado. Garanta circulação cruzada ou exaustão, principalmente se houver serviço com motor ligado dentro do box.
Os seis erros de layout mais caros
Box virando estacionamento. Carro parado esperando peça ou cliente em cima do elevador é o gargalo mais caro que existe. O elevador só rende quando tem serviço acontecendo.
Recepção no fundo. Obriga o cliente a atravessar a área de produção. Ruim de imagem, ruim de segurança.
Corredor de manobra curto. Toda entrada e saída vira manobra de três tempos, o dia inteiro.
Elevador instalado antes de definir o fluxo. Como a posição depende de sapata e piso, corrigir depois significa quebrar concreto.
Ferramenta longe do box. Parece detalhe, mas é o vazamento de tempo mais constante da oficina.
Falta de lugar para o que espera. Sem área definida de espera, tudo acaba no box ou bloqueando a manobra de outro veículo.
Como avaliar o layout da oficina que você já tem
Não precisa de reforma para melhorar. Faça este diagnóstico em uma semana:
Passo 1. Durante três dias, anote toda vez que um veículo precisou ser movido para liberar outro. Cada anotação é uma falha de layout custando tempo.
Passo 2. Conte quantas vezes por dia cada mecânico sai do box para buscar algo. Multiplique por dois minutos e veja quanto tempo se perde.
Passo 3. Olhe agora mesmo para seus boxes. Quantos têm carro sendo trabalhado de fato, e quantos têm carro só ocupando espaço? Essa é sua taxa real de utilização.
Passo 4. Com esses três números na mão, as correções aparecem sozinhas, e quase sempre são baratas: pintar demarcação no piso, definir a área de espera, comprar um carrinho de ferramentas, mudar a mesa de atendimento de lugar.
Perguntas frequentes
Qual o tamanho mínimo de galpão para abrir uma oficina? Para um box com elevador, recepção e apoio, algo em torno de 80 a 100 m² cobertos já viabiliza a operação. Abaixo disso é possível trabalhar, mas você perde a área de manobra e o espaço de apoio, o que limita o crescimento.
Posso instalar elevador em piso já existente? Depende da espessura e da resistência do concreto. Se não atender à especificação do fabricante, a saída usual é executar sapatas reforçadas no ponto de cada coluna. Nunca instale sem verificar isso, porque estabilidade depende da base e dos chumbadores.
Quantos boxes por mecânico? Um mecânico opera bem em um box. Dois boxes por mecânico só fazem sentido quando há muito serviço com tempo de espera, como cura de cola ou aguardando peça, e ainda assim exige boa disciplina para não virar dois carros parados.
Vale a pena ter box exclusivo para troca de óleo? Em oficina com volume alto de serviço rápido, sim. Troca de óleo em elevador de mecânica geral ocupa um recurso caro para um serviço de poucos minutos. Uma rampa simples ou um box dedicado libera o elevador para o serviço que paga mais.
Layout bem resolvido tira o veículo parado do box. Gestão bem resolvida mostra qual box está parado e por quê.
